Трансформаторы напряжения VPT 100

Трансформаторы напряжения VPT 100 – это однофазные, однополюсные изолированные трансформаторы, выполняющие роль источника сверхвысокого напряжения, с коэффициентом трансформации 0,22/100 кВ или 0,38/100 кВ. Трансформаторы напряжения VPT 100 имеют мощность 3 кВА, с кратковременной перегрузкой до 7 кВА. В соответствии с требованием заказчика можно произвести ограничение вторичного тока с помощью сопротивлений или ограничить пики тока с помощью реактора, расположенного в вводе. Магнитопровод трансформаторов напряжения VPT 100 изготовлен из ориентированных трансформаторных лент в виде сердечника С - образной формы. Все активные части трансформатора залиты эпоксидной смесью. Трансформаторы поставляются на мобильном шасси. Масса трансформатора с шасси составляет 125 кг. Трансформаторы поставляются как самостоятельно, так и в комплекте с измерительной аппаратурой на стороне ВН. _ Комплект состоит из: • Регулирующего автотрансформатора • Защиты А15, изготовитель АО «АББ Энерго» • Трансформатора VPT 100, изготовитель «КПБ Интра»

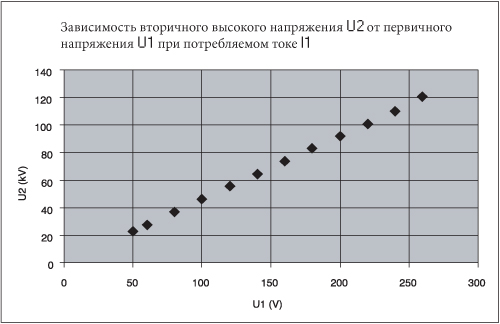

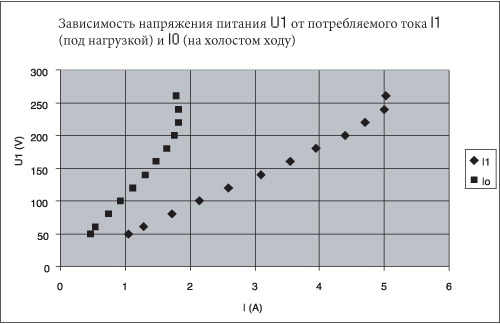

Рис. 1. Характеристики источника

Рис. 2. Блок - схема
